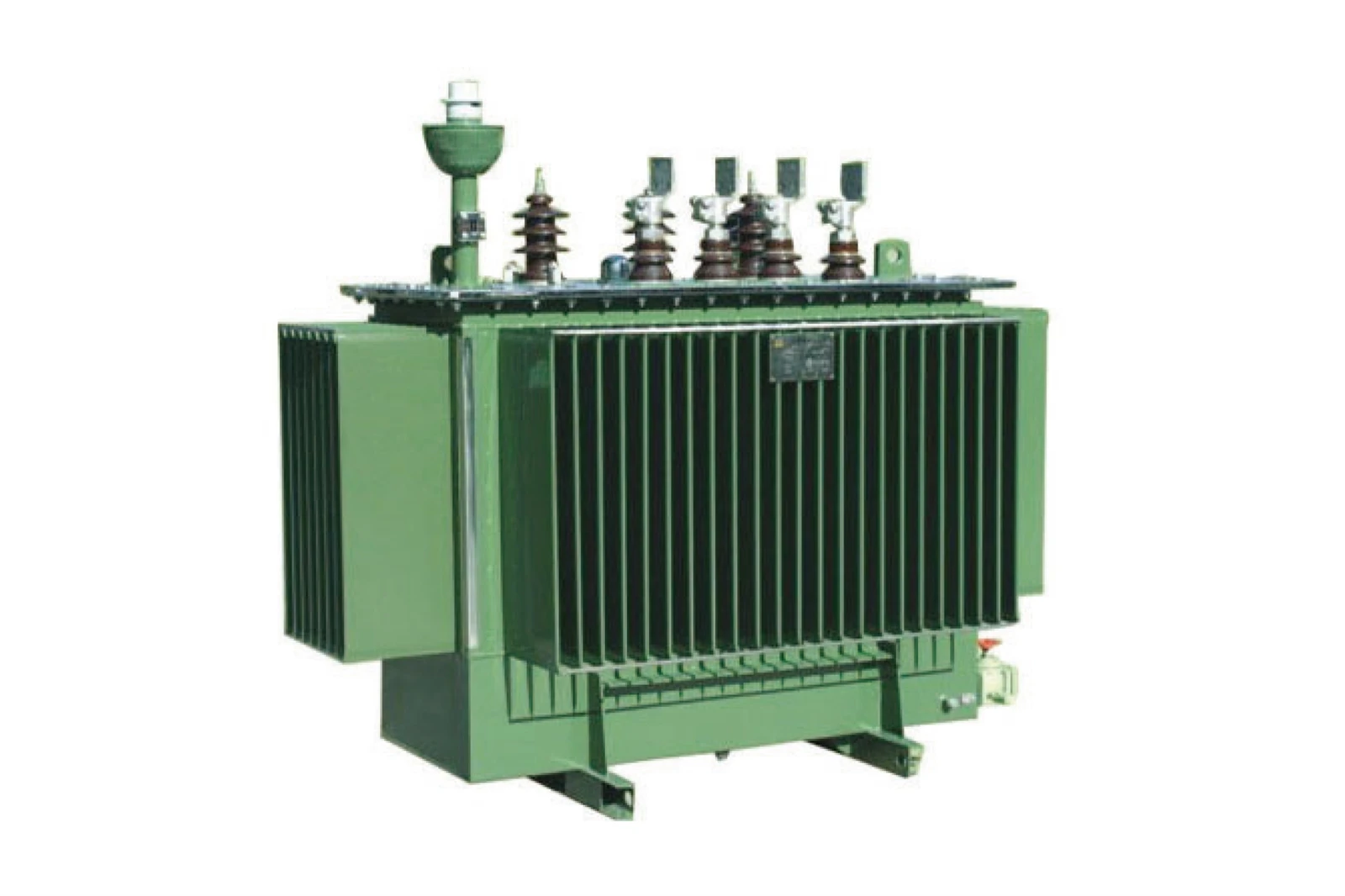

Dầu-Máy biến áp ngâm trong dầu: Cấu trúc và tính năng

1. Cấu trúc

Máy biến áp ngâm trong dầu-bao gồm bốn hệ thống cốt lõi: thân chính, làm mát, bảo vệ và cách điện, phối hợp với nhau để đảm bảo hoạt động ổn định.

1. Thành phần cốt lõi

◦ Lõi: Được làm bằng các tấm thép silicon có độ thấm-cao xếp chồng lên nhau, cung cấp đường từ trở-thấp cho từ thông và giảm tổn thất không-tải.

◦ Cuộn dây: Quấn bằng dây dẫn bằng đồng hoặc nhôm cách điện, chia thành cuộn sơ cấp và thứ cấp để thực hiện biến đổi điện áp. Toàn bộ cụm được ngâm trong dầu máy biến áp.

◦ Bể: Một thùng thép kín để chứa dầu, lõi và cuộn dây của máy biến áp, đồng thời bảo vệ các bộ phận bên trong khỏi tác hại của môi trường.

2. Hệ thống làm mát

◦ Dầu biến áp: Vừa đóng vai trò là chất cách điện vừa là chất làm mát. Nó hấp thụ nhiệt từ lõi và cuộn dây rồi truyền nhiệt đến thành bể và bộ tản nhiệt thông qua sự đối lưu.

◦ Bộ tản nhiệt/Ống vây: Được gắn trên thành bể để tăng diện tích tản nhiệt. Các thiết bị có công suất lớn-có thể được trang bị quạt làm mát để làm mát không khí cưỡng bức.

◦ Bộ bảo quản dầu: Nằm phía trên thùng và nối với nhau bằng đường ống, nó giúp điều tiết sự giãn nở và co lại của dầu máy biến áp do thay đổi nhiệt độ. Nó cũng làm giảm sự tiếp xúc của dầu với không khí để làm chậm quá trình xuống cấp của dầu.

3. Linh kiện cách nhiệt và bảo vệ

◦ Ống lót HV: Các bộ phận cách điện bằng sứ hoặc polyme-cung cấp đường dẫn an toàn cho các dây dẫn điện áp cao- thoát ra khỏi bể trong khi vẫn duy trì cách ly điện giữa các bộ phận mang điện và bể nối đất.

◦ Rơle Buchholz: Được lắp đặt trên đường ống nối giữa bình chứa và bình chứa, nó phát hiện sự tích tụ khí hoặc dòng dầu chảy đột ngột do lỗi bên trong, gây ra cảnh báo hoặc vấp ngã.

◦ Van giảm áp: Được gắn trên mặt bể để tự động giải phóng áp suất dư thừa trong trường hợp có lỗi bên trong, ngăn ngừa vỡ bể.

◦ Bộ theo dõi nhiệt độ và mức dầu: Bao gồm đồng hồ đo mức dầu và nhiệt kế, chúng giám sát trạng thái hoạt động theo thời gian thực để tránh tình trạng quá nóng hoặc-khi dầu hoạt động ở mức thấp.
2. Tính năng cốt lõi

1. Hiệu suất cách nhiệt và làm mát tuyệt vời
Dầu biến áp có độ bền điện môi và độ dẫn nhiệt cao. Nó ngăn ngừa đoản mạch giữa cuộn dây, lõi và thùng chứa, đồng thời tản nhiệt hiệu quả sinh ra trong quá trình vận hành. Hiệu suất làm mát của nó vượt trội hơn nhiều so với máy biến áp loại-khô, đặc biệt đối với các ứng dụng có-công suất cao và tải-cao.

2. Độ tin cậy cao và tuổi thọ dài
Môi trường chứa đầy dầu kín giúp cách ly độ ẩm, bụi và oxy, làm chậm quá trình oxy hóa và ăn mòn của các bộ phận bên trong. Nếu được bảo trì thích hợp, máy biến áp ngâm dầu-có thể hoạt động đáng tin cậy trong 20–30 năm, thích ứng với các điều kiện công nghiệp và ngoài trời khắc nghiệt.

3. Chi phí-hiệu quả và khả năng ứng dụng rộng rãi
So với máy biến áp loại khô có cùng công suất, máy biến áp ngâm dầu-có chi phí ban đầu thấp hơn. Chúng bao gồm nhiều loại công suất, từ máy biến áp phân phối nhỏ đến máy biến áp điện lớn và được sử dụng rộng rãi trong lưới điện, cơ sở công nghiệp, tổ hợp thương mại và các dự án năng lượng tái tạo.

4. Khả năng quá tải mạnh
Dầu máy biến áp có công suất nhiệt cao, cho phép máy biến áp chịu được tình trạng quá tải-ngắn hạn mà không làm giảm hiệu suất đáng kể. Điều này rất quan trọng đối với các ứng dụng có tải dao động để duy trì sự ổn định của nguồn điện.

5. Hệ thống bảo trì hoàn thiện
Cấu trúc và công nghệ bảo trì của máy biến áp ngâm dầu-đã được chứng minh rõ ràng. Quy trình chẩn đoán lỗi và bảo trì hoàn thiện, sẵn có phụ tùng thay thế và chi phí vận hành có thể quản lý được.
